S-TFH
Induction à flux transversal pour lignes de finition
INTRODUCTION
S-TFH est la solution Rotelec de chauffage par induction à flux transversal destinée aux lignes continues de finition de bandes d’acier. Elle est conçue pour des procédés tels que le séchage et le recuit, où la bande en mouvement doit atteindre rapidement une condition thermique régulée et uniforme, sans recourir au chauffage par combustion.
Au lieu de transférer la chaleur depuis des brûleurs ou des surfaces chaudes, S-TFH génère l’énergie thermique directement dans l’acier par induction électromagnétique. Le procédé offre ainsi une réponse rapide, une très faible inertie thermique et un contrôle précis, tout en évitant le contact direct d’une flamme avec la bande. Le résultat est une solution de chauffage compacte, conçue pour assurer l’uniformité thermique, la flexibilité du procédé et une intégration efficace dans les lignes continues.
S-TFH repose sur le même principe d’induction à flux transversal que la solution TFH de Rotelec pour les laminoirs à chaud, mais intervient à une autre étape du procédé : lors des opérations de finition sur bande continue, et non lors du chauffage des barres de transfert chaudes avant le train finisseur.
FONCTIONNEMENT
S-TFH utilise deux inducteurs placés face à face, de part et d’autre de la bande en mouvement. Ils génèrent un champ magnétique alternatif orienté transversalement par rapport aux grandes faces de la bande. Lorsque le flux magnétique traverse l’acier, des courants de Foucault sont induits dans le matériau et transformés en chaleur par effet Joule. L’énergie est ainsi générée directement dans la bande, avec une réponse thermique immédiate et sans contact physique avec le produit.
L’un des points clés du chauffage à flux transversal est la régulation de la répartition de la puissance sur toute la largeur de la bande. S-TFH utilise des dispositifs intégrés de correction du champ magnétique, dont le positionnement s’adapte à la largeur de la bande. En agissant sur la densité de puissance en périphérie, le système favorise un profil de température transversal plus uniforme, sans dépendre uniquement de la vitesse de ligne pour homogénéiser thermiquement la bande.
Le système de puissance repose sur des convertisseurs IGBT à moyenne fréquence et sur un contrôle automatisé PLC/PC. Les paramètres électriques sont ajustés en fonction des conditions réelles de fonctionnement, notamment la vitesse de la bande, son format et l’élévation de température requise. Les inducteurs et les composants de puissance sont refroidis par un circuit dédié d’eau déminéralisée afin de maintenir des conditions de fonctionnement stables.
Comme le flux transversal agit à travers les grandes faces de la bande, cette technologie est particulièrement adaptée au chauffage continu de bandes minces et aux applications exigeantes à haute température, y compris lorsque la température du procédé peut dépasser le point de Curie selon la nuance d’acier et l’objectif recherché.
RÔLE DANS LE PROCESSUS ET INTÉGRATION DANS L’INSTALLATION
Dans la gamme de solutions de chauffage par induction Rotelec, S-TFH est destiné aux lignes de finition où la bande d’acier doit être chauffée rapidement et uniformément au cours des opérations en aval. Les applications typiques comprennent le séchage et le recuit, pour lesquels la régularité des conditions thermiques sur toute la largeur de la bande contribue à la stabilité du traitement et à la répétabilité du produit.

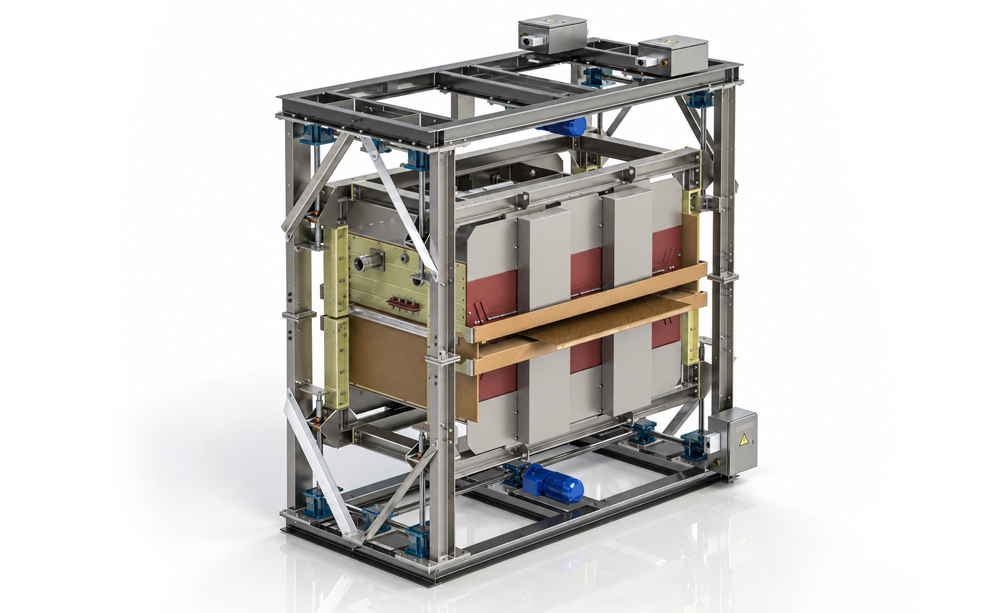

L’équipement est conçu comme un système de procédé intégré réunissant les inducteurs face à face, le positionnement mécanique, la conversion de puissance, le refroidissement et l’automatisation. Le système de positionnement déplace les inducteurs entre les positions de repos et de fonctionnement et maintient le jeu nécessaire autour de la bande en mouvement, tandis que le système de contrôle adapte le chauffage aux conditions réelles de la ligne.
Par rapport à un chauffage conventionnel par combustion, l’induction repose sur une logique de fonctionnement différente : la chaleur est générée directement dans la bande, la réponse est presque immédiate et l’inertie thermique est très faible. Les phases d’arrêt et de redémarrage sont ainsi plus faciles à gérer, le contrôle automatisé est facilité et il n’est pas nécessaire de maintenir en permanence une masse thermique importante à haute température pendant les interruptions de production.
Pour les lignes de finition nécessitant un chauffage de bande compact, réactif et régulable, S-TFH permet d’atteindre directement la condition thermique recherchée par voie électromagnétique. Contactez Rotelec pour évaluer la configuration S-TFH la mieux adaptée à votre gamme de bandes, à l’implantation de votre ligne et à votre objectif de procédé.
PRINCIPAUX AVANTAGES
- Chauffage direct et rapide : les courants de Foucault génèrent la chaleur directement dans la bande, avec une réponse rapide et une très faible inertie thermique.
- Uniformité transversale de température : les dispositifs de correction du champ magnétique adaptent la répartition de puissance à la largeur de la bande afin de maîtriser le profil thermique sur l’ensemble du produit.
- Grande flexibilité de procédé : le contrôle électrique automatisé adapte le chauffage à la vitesse de la bande, à ses dimensions et à l’élévation de température requise.
- Intégration efficace dans les lignes continues : la forte densité de puissance électromagnétique permet des sections de chauffage compactes et une coordination précise avec le procédé de finition.
- Fonctionnement plus propre : le système de chauffage ne génère localement ni émissions de combustion ni fumées et peut être alimenté par une électricité bas carbone dans le cadre d’une stratégie de décarbonation de l’installation.
- Aucun contact direct avec une flamme : l’induction évite les effets liés au chauffage par flamme et peut contribuer à limiter l’oxydation et la formation de calamine selon l’atmosphère du procédé et le cycle thermique.
- Adapté aux opérations de finition de bande : l’induction à flux transverse convient à des applications telles que le séchage et le recuit, y compris pour les bandes minces et les conditions de fonctionnement à haute température.
